產品中心電纜滑車

電纜滑車

1. 理想的物流供電系統；
2.對環境的要求比較低；
3.運行平穩且不產生火花；
4.在室內、室外、多塵、多灰及溫差較大的場合均能正常工作；
5.兩端裝有緩沖裝置，對電纜起保護作用
6.廣泛應用于各種通用橋式起重機、門式起重機、電動葫蘆自行小車、倉庫、船廠、碼頭等起重設備的移動供電。

在線咨詢 0510-85102772撥打熱線了解更多

概況
技術參數
C型軌電纜滑車
I(H)型電纜滑車
拖車的維護
其它主要事項

概況/Overview

電纜滑車是一種理想的物流供電系統，根據其軌道的不同可分為C型軌電纜滑車和I(H)型軌電纜滑車兩種。該系統對環境的要求比較低，運行平穩且不產生火花，在室內、室外、多塵、多灰及溫差較大的場合均能正常工作。扁電纜和圓電纜均能安裝使用，并在滑車的兩端裝有緩沖裝置，對電纜起保護作用。工具滑車上配有球鉸吊環，能自行校正懸掛物重心。目前電纜滑車已被廣泛應用于各種通用橋式起重機、門式起重機、電動葫蘆自行小車、倉庫、船廠、碼頭等起重設備的移動供電。

技術參數/Technical parameter

型號	C型電纜滑車	I(H)型電纜滑車
運行速度	≤160m/min	≤300 m/min
環境	-40℃~+125℃

C型軌電纜滑車/C-rail cable block

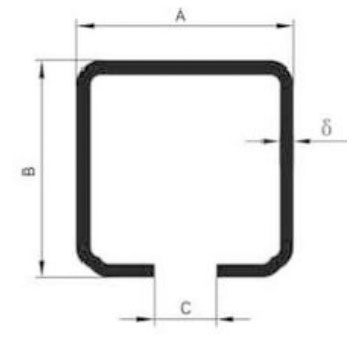

1、C型軌道

軌道根據承載重量的大小選型

型號	C-32	C-40	C-63
編號	0800010	0800020	0800030
材料	鋼防銹處理
標準長度	6m
	軌道技術參數
A	32	40	63
B	30	34	63
C	12	14	18
	1.2	2	4

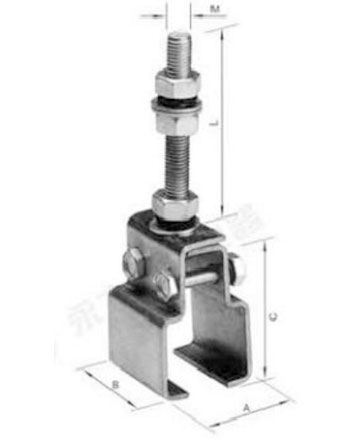

2、懸吊夾I

型號	CXJ-32I	CX]-40I	CXJ-63I
編號	0805010	0805020	0805030
材料	鋼鍍鋅處理
技術參數
A	37	46	70
B	42	50	65
C	65	75	100
	60	65	75
M	M8	M12	M12

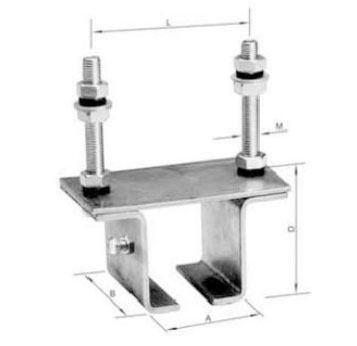

懸吊夾Ⅱ

型號	CX]-40Ⅱ	CX]-63II
編號	0805021	0805031
材料	鋼鍍鋅處理
技術參數
A	47	71
B	36	50
L	90	110
M	M8	M12
D	34	65

* 注：本件可作為固定懸吊夾使用。

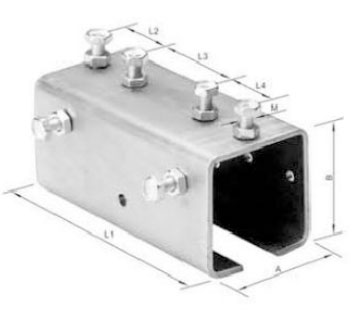

3、連接器

型號	CLQ-32	CLQ-40	CLQ-63
編號	0806010	0806020	0806030
材料	鋼鍍鋅處理
技術參數
A	39	50	73
B	37	44	73
M	M6	M8	M8
L1	1.00	120	160
L2			36
L3	50	60	50
L4			36

4 、端帽

型號	CDM-32	CDM-40	CDM-63
編號	0807010	0807020	0807030
材料	工程塑料
技術參數
A	32	41	63
B	30	34	63
D	35	40	55

5、滑車安裝示意圖

型號	C-32	C-40	C-63
Lmin mm	120	150	180
A mm	70	90	110
M mm	M8	M8	M12

6、中間滑車

材料	鋼鍍鋅處理
運行速度	≤160m/min
環境溫度	-40℃~+125℃

型號	編號	電纜厚度×寬度	A	B	C	D	E	F	G	H	承載量 (理論) kg
型號	編號	電纜厚度×寬度	mm								承載量 (理論) kg
CHM-32	0802010	30×50	85	55	30	60	40	25	60	80	25
CHM-40	0802020	35×60	110	70	35	70	40	27	70	90	70

型號	編號	電纜厚度×寬度	A	B	C	D	E	F	G	H	承載量 (理論) kg
型號	編號	電纜厚度×寬度	mm								承載量 (理論) kg
CHMZ-32	0802015	30×50	85	55	30	60	100	25	60	80	25
CHMZ-40	0802025	35×60	110	70	35	70	120	27	70	90	70

* 滑車特點：懸掛部分與車身之間可以自由旋轉

型號	編號	電纜厚度×寬度	承載量 (理論) kg
CHM-63	0802030	45×75	120

7、牽引滑車

型號	編號	電纜厚度×寬度	A	B	C	D	E	F	G	H	承載量 (理論) kg
型號	編號	電纜厚度×寬度	mm								承載量 (理論) kg
CHQ-32	0801010	30×50	85	55	30	60	80	25	60	80	25
CHQ-40	0801020	35×60	110	70	35	70	100	27	70	90	70

型號	編號	電纜厚度×寬度	承載量 (理論) kg
CHM-63	0801030	45×75	120

8、尾架

型號	編號	電纜厚度×寬度	A	B	C	D	E	G	H	承載量 (理論) kg
型號	編號	電纜厚度×寬度	mm							承載量 (理論) kg
CHW-32	0803010	30×50	120	22	30	60	22	60	80	25
CHW-40	0803020	35×60	120	26	35	70	26	70	90	70
CHW-63	0803030	45×75	215	50	60	120	45	90	120	120

9、工具滑車

型號	編號	L	H	D	d	承載量 (理論) kg
型號	編號	mm				承載量 (理論) kg
CHT-32	0804010	90	130	35	25	25
CHT-40	0804020	100	150	35	25	70
CHT-63	0804030	120	180	50	35	120

10、滑車的布局圖

①C型軌道

②連接器

③懸吊夾

④中間固定夾

⑤端帽

⑥尾架

⑦中間滑車

⑧牽引滑車

⑨電纜

⑩鋼絲

11、電纜長度的計算

電纜長度系數的確定

受電設備運行速度	電纜懸垂長度h	電纜長度系數
≤35 m/min	> 0.3 m	f= 1.1
≤ 50 m/min	C0.8 m	f= 1.15
≤50 m/min	> 0.8 m	f = 1.1
≤ 80 m/min	≤0.8 m	f = 1.2
≤80 m/min	> 0.8 m	f = 1.15
當懸掛圓電纜時		f= 1.2

積放空間

SP=nxI+z

電纜長度(尾架到牽引滑車之間的長度)

L=(S+SP)xf

S：行程

SP：積放空間

Z：空余距離，推薦取一個滑車長度

n：電纜滑車數量(只包括中間滑車和牽引滑車)

I：滑車長度

f：電纜長度系數

L：電纜長度(尾架到牽引滑車之間的長度)

積放空間

SP=nxI+z

電纜長度(尾架到牽引滑車之間的長度)

L=(S+SP)xf

S：行程

SP：積放空間

Z：空余距離，推薦取一個滑車長度

n：電纜滑車數量(只包括中間滑車和牽引滑車)

I：滑車長度

f：電纜長度系數

L：電纜長度(尾架到牽引滑車之間的長度)

I(H)型電纜滑車/I(H) type cable block

技術參數

類別	適用在I型鋼INP100~140和H型鋼IPE100~150軌道上
載重量	100kg
材質	鋼熱鍍鋅處理
環境溫度	-40℃~+125℃
運行速度	≤120 m/min

I型鋼軌道

NP	100	120	126	140
尺寸A mm	132	140	140	145
民士B mm	82	90	90	95

H型鋼軌道

IPE	100/50	102/75	125/75	150/100
尺寸A1mm	106	135	145	170
尺寸B1mm	66	92	95	118

I型鋼滑車

型號		編號	單根電纜允許最大厚度或直徑mm	是士安輩容間高度X塞度mm
牽引滑車	IHQ10/140	0901010	14	45×100
中間滑車	IHM10/140	0902010	14	45×100
尾架	IHW10/140	0903010	14	45×100

H型鋼滑車

型號		編號	單根電纜允許最大厚度或直徑mm	最大安裝空間高度×寬度mm
牽引滑車	HHQ10/140	0901015	14	45×100
中間滑車	HHM10/140	0902015	14	45×100
尾架	HHW10/140	0903015	14	45×100

中間滑車

牽引滑車

尾架

技術參數

類別	適用在I型鋼INP120~160和H型鋼IPE102~150軌道上
載重量	300kg
材質	鋼熱鍍鋅處理
環境溫度	-40℃~+125℃
運行速度	≤160 m/min

I型鋼軌道

INP	120	126	140	160
尺寸A mm	175	175	184	195
民士B mm	95	95	102	110

H型鋼軌道

IPF	102/100	125/125	150/100	150/152
尺寸A1mm	208	234	210	265
尺寸B1mm	122	148	122	175

I型鋼滑車

型號		編號	單根電纜允許最大厚度或直徑mm	最大安裝空間高度×寬度mm
牽引滑車	HHQ30/250	0901035	25	70×100
中間滑車	HHM30/250	0902035	25	70×100
尾架	HHW30/25	0903035	25	70×100

H型鋼滑車

型號		編號	單根電纜允許最大厚度或直徑mm	是士安輩容間高度X塞度mm
牽引滑車	IHQ10/140	0901010	14	45×100
中間滑車	IHM10/140	0902010	14	45×100
尾架	IHW10/140	0903010	14	45×100

中間滑車

牽引滑車

尾架

技術參數

類別	適用在I型鋼INP120~160和H型鋼IPE102~150軌道上
載重量	550kg
材質	鋼熱鍍鋅處理
環境溫度	-40℃~+125℃
運行速度	≤300 m/min

I型鋼軌道

INP	180	200	220	250
尺寸A mm	200	206	216	225
民士B mm	116	122	132	140

H型鋼軌道

IPF	200/150	250/200	250/250
尺寸A1mm	256	310	360
尺寸B1mm	172	225	275

I型鋼滑車

型號			編號	單根電纜允許最大厚度或直徑mm	最大安裝空間高度×寬度mm
單層	牽引滑車	IHQ40/370	0901040	37	85×260
	中間滑車	IHM40/370	0902040	37	85×260
	尾架	IHW40/370	0903040	37	85×260
雙層	牽引滑車	IHQ40/370S	0901045	37	85×260
	中間滑車	IHM40/370S	0902045	37	85×260
	尾架	IHW40/370S	0903045	37	85×260

H型鋼滑車

型號			編號	單根電纜允許最大厚度或直徑mm	最大安裝空間高度×寬度mm
單層	牽引滑車	HHQ40/370	0901060	37	85×260
	中間滑車	HHM40/370	0902060	37	85×260
	尾架	HHW40/370	0903060	37	85×260
雙層	牽引滑車	HHQ40/370S	0901065	37	85×260
	中間滑車	HHM40/370S	0902065	37	85×260
	尾架	HHW40/370S	0903065	37	85×260
